Pamięć flash to technologia, która zrewolucjonizowała sposób przechowywania danych w ciągu ostatnich dwóch dekad. Od pendrive'ów i kart SD, przez dyski SSD w komputerach, po wbudowaną pamięć smartfonów — flash NAND jest wszechobecny w naszym cyfrowym życiu. W tym artykule wyjaśnimy, czym jest pamięć flash, jak działa na poziomie fizycznym, jakie ma rodzaje i gdzie znajduje zastosowanie w 2026 roku.
Czym jest pamięć flash? Definicja
Pamięć flash to typ pamięci półprzewodnikowej, nieulotnej (zachowuje dane bez zasilania), którą można wielokrotnie kasować i programować elektrycznie. Została wynaleziona w 1980 roku przez Fujio Masuokę z firmy Toshiba, a nazwa „flash" pochodzi od analogii do błysku lampy fotograficznej — proces kasowania pamięci przypomina „błysk" usuwający dane.
Pamięć flash jest ewolucją pamięci EEPROM — obie technologie opierają się na tranzystorach z izolowaną bramką pływającą, ale flash kasuje dane blokami (nie bajt po bajcie jak EEPROM), co czyni ją szybszą i tańszą w produkcji.
W hierarchii pamięci komputerowej flash znajduje się między pamięcią RAM (szybsza, ulotna) a dyskami HDD (wolniejsze, mechaniczne). Flash łączy trwałość danych z relatywnie szybkim dostępem, brakiem ruchomych części i niskim zużyciem energii.
Jak działa pamięć flash? Zasada działania

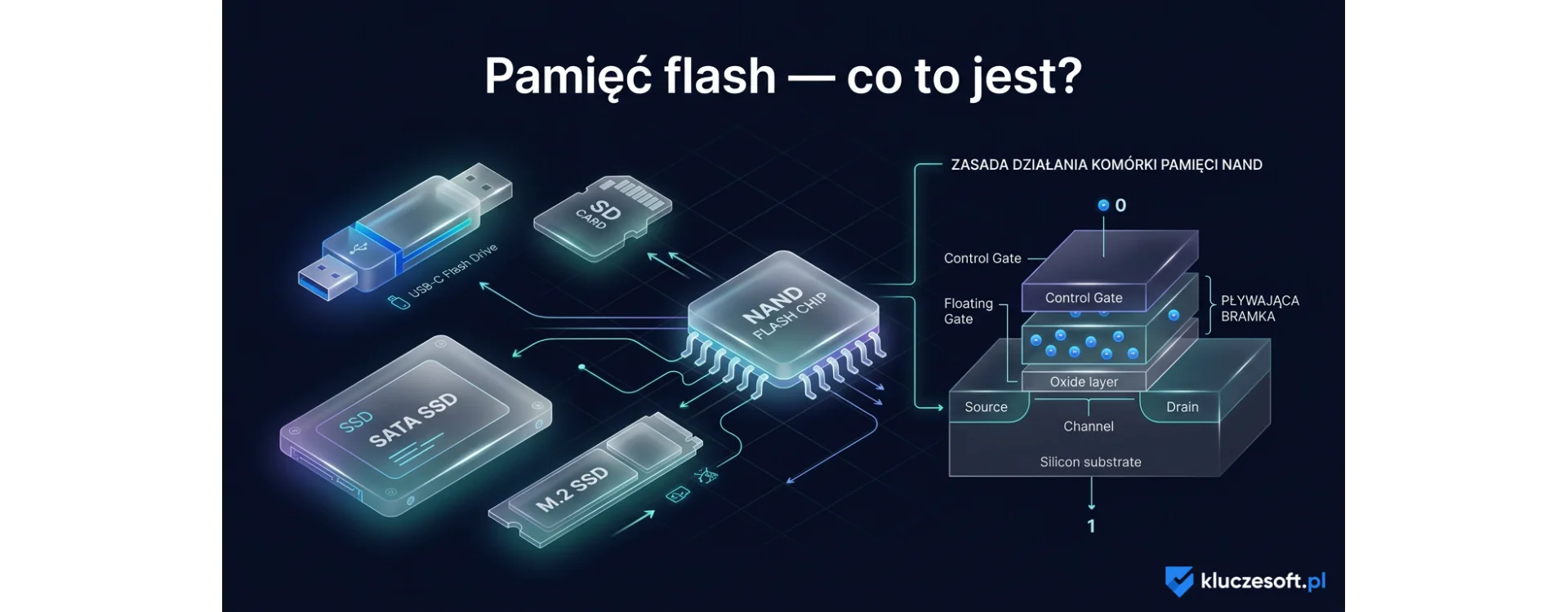

Tranzystor z bramką pływającą (floating gate)
Podstawą pamięci flash jest tranzystor MOSFET z dodatkową strukturą — bramką pływającą (floating gate), odizolowaną od otoczenia cienkimi warstwami tlenku krzemu. Ładunek elektryczny „uwięziony" w bramce pływającej zmienia napięcie progowe tranzystora:
- Brak ładunku → niskie napięcie progowe → bit „1" (stan skasowany)
- Ładunek obecny → wysokie napięcie progowe → bit „0" (stan zaprogramowany)
Zapis (programowanie)
Aby zapisać dane, na bramkę kontrolną podawane jest wysokie napięcie (~20V), które wywołuje zjawisko tunelowania kwantowego Fowlera-Nordheima lub gorącego wstrzykiwania elektronów (hot carrier injection). Elektrony z kanału tranzystora przechodzą przez warstwę tlenku i zostają uwięzione w bramce pływającej.
Odczyt
Odczyt polega na podaniu umiarkowanego napięcia na bramkę kontrolną i sprawdzeniu, czy tranzystor przewodzi prąd. Jeśli bramka pływająca jest naładowana, napięcie progowe jest wyższe i tranzystor nie przewodzi przy standardowym napięciu odczytu → bit „0". Jeśli bramka jest pusta, tranzystor przewodzi → bit „1".
Kasowanie
Kasowanie odbywa się przez podanie napięcia o odwrotnej polaryzacji, co powoduje tunelowanie elektronów z bramki pływającej z powrotem do podłoża. W pamięci NAND Flash kasowanie odbywa się blokami (typowo 128–512 KB) — nie można skasować pojedynczego bitu.
Rodzaje pamięci flash — NOR vs NAND
Istnieją dwa główne typy pamięci flash, różniące się architekturą i zastosowaniem:
Flash NOR
W architekturze NOR komórki pamięci są połączone równolegle (jak bramka logiczna NOR). Kluczowe cechy:
- Losowy dostęp do bajtów — jak RAM, ale nieulotna
- Szybki odczyt — idealny do XIP (Execute In Place) — procesor może wykonywać kod bezpośrednio z NOR Flash
- Wolny zapis i kasowanie — sekundy na kasowanie bloku
- Mniejsza gęstość — droższa za GB niż NAND
Zastosowania NOR Flash: firmware BIOS/UEFI w komputerach, bootloadery mikrokontrolerów, pamięć programu w systemach wbudowanych, ROM urządzeń IoT. Typowa pojemność: 1 MB – 256 MB.
Flash NAND
W architekturze NAND komórki są połączone szeregowo (jak bramka logiczna NAND). Kluczowe cechy:
- Dostęp blokowy — dane odczytywane i zapisywane stronami (4–16 KB), kasowane blokami
- Szybki zapis — wielokrotnie szybszy niż NOR
- Większa gęstość — więcej danych na chip, tańsza za GB
- Wymaga kontrolera — wear leveling, ECC, garbage collection
Zastosowania NAND Flash: dyski SSD, pendrive'y, karty SD/microSD, pamięć wbudowana smartfonów (eMMC, UFS), karty CFexpress w aparatach fotograficznych.
| Cecha | NOR Flash | NAND Flash |
|---|
| Dostęp | Losowy (bajtowy) | Blokowy (stronami) |
| Szybkość odczytu | Szybka (losowy) | Szybka (sekwencyjny) |
| Szybkość zapisu | Wolna | Szybka |
| Gęstość | Niska | Wysoka |
| Koszt za GB | Wysoki | Niski |
| Typowa pojemność | 1–256 MB | 32 GB – 8+ TB |
| XIP (Execute In Place) | Tak | Nie |
| Główne zastosowanie | Firmware, BIOS | SSD, pendrive, karty SD |
Typy komórek NAND — SLC, MLC, TLC, QLC, PLC
Kluczowy parametr pamięci NAND Flash to liczba bitów przechowywanych w jednej komórce fizycznej. Im więcej bitów, tym większa pojemność i niższa cena, ale kosztem szybkości i trwałości:
SLC (Single Level Cell) — 1 bit/komórkę
Każda komórka przechowuje 1 bit (dwa stany napięcia). Najszybsza, najtrwalsza (100 000 cykli P/E), najdroższa. Używana w enterprise SSD i jako cache SLC w konsumenckich SSD.
MLC (Multi Level Cell) — 2 bity/komórkę
Cztery stany napięcia na komórkę. Dobry kompromis wydajności i ceny. ~3000–10 000 cykli P/E. Używana w enterprise SSD i premium konsumenckich modelach.
TLC (Triple Level Cell) — 3 bity/komórkę
Osiem stanów napięcia. Standard rynkowy w 2026 roku — większość konsumenckich dysków SSD i pendrive'ów. ~1000–3000 cykli P/E. Bardzo dobry stosunek ceny do wydajności.
QLC (Quad Level Cell) — 4 bity/komórkę
Szesnaście stanów napięcia. Najtańsza za GB, ale najwolniejsza przy zapisie i najkrótsza żywotność (~500–1000 cykli P/E). Idealna do zastosowań wymagających dużej pojemności przy niskim budżecie — archiwizacja, dyski zewnętrzne.
PLC (Penta Level Cell) — 5 bitów/komórkę
Trzydzieści dwa stany napięcia. Technologia w fazie wczesnego wdrażania. Oferuje jeszcze niższą cenę za GB, ale kosztem jeszcze niższej wydajności zapisu i trwałości.
| Typ | Bity/komórkę | Cykle P/E | Prędkość zapisu | Cena/GB | Zastosowanie |
|---|
| SLC | 1 | 100 000 | Najszybsza | Najwyższa | Enterprise, cache |
| MLC | 2 | 3000–10 000 | Szybka | Wysoka | Enterprise, premium |
| TLC | 3 | 1000–3000 | Dobra | Średnia | Mainstream SSD |
| QLC | 4 | 500–1000 | Wolniejsza | Niska | Archiwizacja, pojemność |
| PLC | 5 | ~100–500 | Najwolniejsza | Najniższa | Cold storage (w rozwoju) |
3D NAND — rewolucja w pionie
Tradycyjna pamięć NAND Flash była planarna (2D) — komórki ułożone w jednej warstwie. Zmniejszanie rozmiaru komórek poniżej ~15 nm napotkało fizyczne ograniczenia (interference między komórkami, spadek trwałości).
Rozwiązaniem jest 3D NAND (znany też jako V-NAND u Samsunga lub BiCS u Kioxia/Western Digital) — komórki ułożone w pionie, w wielu warstwach:
Ewolucja 3D NAND
- 2013 — Samsung V-NAND: 24 warstwy
- 2015 — 32–48 warstw
- 2018 — 96 warstw
- 2020 — 128 warstw
- 2022 — 176–232 warstwy
- 2024–2026 — 300+ warstw (aktualny stan technologii)
Więcej warstw oznacza większą pojemność na chip, niższy koszt za GB i lepszą trwałość (komórki mogą być większe przy zachowaniu gęstości). Producenci ścigają się w liczbie warstw — Samsung, SK Hynix, Micron, Kioxia/WD i YMTC (Chiny).
Zastosowania pamięci flash w 2026 roku
Dyski SSD
Dyski SSD to największy rynek dla pamięci flash NAND. SSD NVMe (interfejs PCIe 4.0/5.0) osiągają przepustowość 7000–14 000 MB/s — wielokrotnie więcej niż dyski HDD (100–200 MB/s). SSD eliminują mechaniczne opóźnienia dysków magnetycznych, oferując czas dostępu ~0,02 ms vs ~5–10 ms dla HDD.
Nośniki przenośne
Pendrive'y USB, karty SD, microSD, karty CFexpress — wszystkie oparte na pamięci flash NAND. Nowoczesne pendrive'y USB 3.2 osiągają 400+ MB/s, a karty CFexpress Type B — ponad 1500 MB/s (dla profesjonalnej fotografii i wideo).
Smartfony i tablety
Wbudowana pamięć smartfonów (eMMC w budżetowych modelach, UFS 4.0 w flagowych) to pamięć flash NAND z kontrolerem na chipie. UFS 4.0 osiąga 4000+ MB/s sekwencyjnego odczytu — porównywalnie z SSD SATA w komputerach.
Serwery i centra danych
Enterprise SSD z pamięcią flash TLC/MLC obsługują obciążenia baz danych, wirtualizacji i platform chmurowych. Serwery z Windows Server 2022 korzystają z SSD do przechowywania baz SQL Server, gdzie losowy odczyt z SSD jest 10 000x szybszy niż z HDD.
Systemy wbudowane i IoT
Pamięć flash NOR i NAND jest obecna w miliardach urządzeń IoT — od inteligentnych żarówek po przemysłowe sterowniki PLC. Automatyczne aktualizacje firmware OTA (Over-The-Air) wymagają reprogramowalnej pamięci — flash jest tu idealnym rozwiązaniem.
Trwałość pamięci flash — ile wytrzyma?
Cykle P/E (Program/Erase)
Każda komórka flash ma ograniczoną liczbę cykli zapisu/kasowania. Po ich wyczerpaniu komórka traci zdolność niezawodnego przechowywania danych. Kontroler SSD zarządza tym ograniczeniem przez wear leveling — równomiernie rozkłada zapisy na wszystkie komórki.
TBW (Terabytes Written)
Producenci SSD podają trwałość w TBW — łącznej ilości danych, które można zapisać na dysku w okresie gwarancji. Typowe wartości: 300–600 TBW dla 1 TB SSD konsumenckiego. Przy typowym użyciu domowym (20–50 GB zapisu/dzień) to ~15–30 lat eksploatacji.
Retencja danych
Pamięć flash przechowuje dane bez zasilania przez lata — ale nie wiecznie. W temperaturze pokojowej nowy SSD zachowa dane przez ~10 lat. Zuzyty SSD (komórki blisko końca życia) — ok. 1 rok. Dlatego SSD do archiwizacji należy okresowo zasilać, aby kontroler odświeżył dane.
FAQ — najczęściej zadawane pytania o pamięć flash
Czym różni się pamięć flash od pamięci RAM?
Flash jest nieulotna (zachowuje dane bez zasilania) i wolniejsza od RAM. RAM jest ulotna (traci dane po wyłączeniu) i wielokrotnie szybsza. Flash nadaje się do trwałego przechowywania danych, RAM — do tymczasowego przechowywania danych bieżących.
Czy pendrive to pamięć flash?
Tak. Pendrive USB to pamięć flash NAND z kontrolerem i interfejsem USB w kompaktowej obudowie. Używa tego samego typu komórek co dyski SSD, ale z prostszym kontrolerem i tańszymi kośćmi (często QLC).
Ile wytrzyma pendrive / karta SD?
Zależy od typu komórek i intensywności zapisu. Przy typowym użyciu domowym (kopiowanie plików kilka razy w tygodniu) pendrive TLC wytrzyma wiele lat. Karty SD w kamerach (ciągły zapis wideo) zużywają się szybciej — warto wymieniać je co 1–2 lata w zastosowaniach krytycznych.
Co to jest TRIM i dlaczego jest ważny?
TRIM to polecenie systemu operacyjnego (Windows 11 wysyła je automatycznie) informujące SSD, które bloki danych zostały usunięte i mogą być skasowane w tle. Bez TRIM kontroler SSD nie wie, że dane są niepotrzebne, i musi je kopiować podczas garbage collection — co spowalnia zapis. TRIM jest kluczowy dla długoterminowej wydajności SSD.
Czy pamięć flash może utracić dane?
Tak, choć rzadko. Zużyte komórki (po wielu cyklach P/E) mogą tracić ładunek szybciej. Przechowywanie SSD bez zasilania przez lata w wysokiej temperaturze może prowadzić do utraty danych. Dlatego SSD nie jest idealnym medium do długoterminowej archiwizacji — do tego lepsze są dyski HDD lub taśmy LTO.
Podsumowanie
Pamięć flash NAND to jedna z najważniejszych technologii XXI wieku, która fundamentalnie zmieniła sposób przechowywania danych. Od maleńkich kart microSD po terabajtowe dyski SSD — flash oferuje połączenie szybkości, trwałości danych, niskiego zużycia energii i braku ruchomych części.
Zrozumienie różnic między typami komórek (SLC/MLC/TLC/QLC), architekturami (NOR/NAND) i formatami (SSD/pendrive/eMMC/UFS) pozwala na świadomy wybór odpowiedniego nośnika do konkretnego zastosowania. Więcej o dyskach SSD dowiesz się z artykułu SSD — co to takiego i jak działa?, a o dyskach HDD z artykułu HDD — co to takiego i jak działa?
